SPDA: Sistema de Proteção Contra Descargas Atmosféricas – Guia Completo
O que é SPDA e Por Que é Fundamental
O Sistema de Proteção contra Descargas Atmosféricas é um conjunto de dispositivos e instalações projetados para interceptar, conduzir e dissipar com segurança as correntes elétricas provenientes de descargas atmosféricas. Este sistema atua como um escudo protetor, direcionando a energia do raio para a terra de forma controlada.
A proteção contra raios vai além da simples instalação de para-raios. Um SPDA eficiente integra captação, condução e aterramento, formando um sistema completo que protege estruturas, equipamentos eletrônicos e, principalmente, vidas humanas e animais.
Componentes Essenciais do Sistema

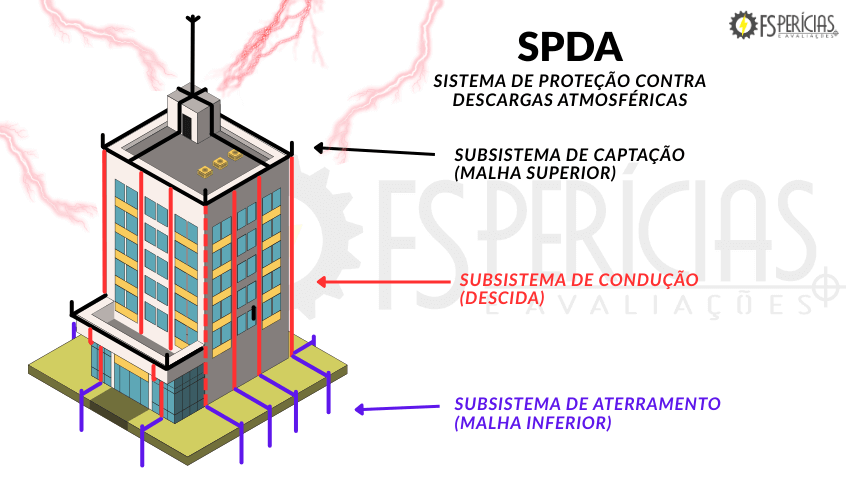

Todo sistema de proteção contra descargas atmosféricas é composto por três subsistemas fundamentais:
- Subsistema de Captação: Responsável por interceptar as descargas atmosféricas através de hastes, cabos ou malhas condutoras posicionadas estrategicamente na estrutura.
- Subsistema de Condução: Conduz a corrente elétrica do ponto de captação até o sistema de aterramento, utilizando condutores dimensionados adequadamente.
- Subsistema de Aterramento: Dissipa a energia da descarga atmosférica no solo de forma segura, através de eletrodos de aterramento adequadamente dimensionados.
SPDA: Sistema de Proteção Contra Descargas Atmosféricas – Guia Completo

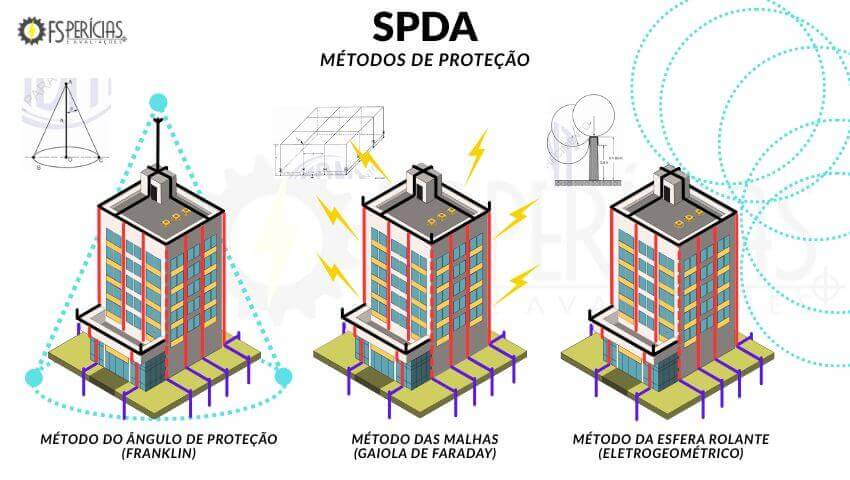

Tipos de Sistemas de Proteção Contra Raios
Sistemas Convencionais
Os sistemas convencionais de proteção contra descargas atmosféricas utilizam métodos tradicionais e amplamente testados para captação e condução de raios.
- Método Franklin: Emprega hastes metálicas verticais instaladas nos pontos mais elevados da estrutura. Este método, desenvolvido por Benjamin Franklin, continua sendo uma das soluções mais eficazes para proteção contra raios em edificações de pequeno e médio porte.
- Gaiola de Faraday: Consiste em uma malha de condutores que envolve completamente a estrutura, oferecendo proteção abrangente. Este sistema é especialmente eficaz em edificações de grande porte e instalações industriais complexas.
- Método da Esfera Rolante: Baseia-se em uma esfera imaginária que, ao rolar sobre a estrutura, determina os pontos vulneráveis que necessitam de proteção. Este método é fundamental para o dimensionamento correto do sistema de proteção contra descargas atmosféricas.
Sistemas Não Convencionais
Os sistemas não convencionais incorporam tecnologias avançadas para antecipar e neutralizar descargas atmosféricas de forma mais eficiente.
Dispositivos de Ionização Antecipada (ESE): Emitem ionização controlada para atrair raios de forma direcionada, aumentando o raio de proteção em comparação aos sistemas convencionais.
Dispositivos Dissipadores de Cargas (CDD): Reduzem a formação de descargas ao dissipar cargas elétricas acumuladas no ambiente, prevenindo a formação de raios nas proximidades da estrutura protegida.
SPDA: Sistema de Proteção Contra Descargas Atmosféricas – Guia Completo
Normas Brasileiras para SPDA – NBR 5419
Estrutura Normativa Brasileira
A Associação Brasileira de Normas Técnicas (ABNT) estabelece as diretrizes para sistemas de proteção contra descargas atmosféricas através da NBR 5419, dividida em quatro partes complementares:
- NBR 5419-1: Princípios Gerais: Define os conceitos fundamentais, terminologias e princípios básicos para proteção contra raios.
- NBR 5419-2: Gerenciamento de Risco: Estabelece metodologias para avaliação e gerenciamento de riscos associados às descargas atmosféricas.
- NBR 5419-3: Danos Físicos: Especifica medidas de proteção contra danos físicos a estruturas e perigos à vida humana e animal.
- NBR 5419-4: Sistemas Internos: Aborda a proteção de sistemas elétricos e eletrônicos internos às estruturas.
Classificação de Estruturas e Níveis de Proteção
A norma brasileira classifica as estruturas em diferentes categorias conforme o risco e estabelece quatro níveis de proteção (I, II, III e IV), sendo o Nível I o mais rigoroso, aplicado a estruturas com alto risco de explosão ou que abrigam grande número de pessoas.
O dimensionamento adequado do sistema de proteção contra descargas atmosféricas deve considerar fatores como localização geográfica, densidade de raios da região, tipo de estrutura e atividades desenvolvidas no local.
SPDA: Sistema de Proteção Contra Descargas Atmosféricas – Guia Completo
Acidentes com Raios no Brasil: Dados Alarmantes
Estatísticas Nacionais de Acidentes
O Brasil registra anualmente cerca de 300 mortes causadas diretamente por descargas atmosféricas, segundo dados do Instituto Nacional de Pesquisas Espaciais. Além das fatalidades humanas, milhares de animais perdem a vida anualmente devido à falta de proteção adequada contra raios.
Os acidentes com raios concentram-se principalmente nos meses de verão, entre dezembro e março, quando a atividade atmosférica é mais intensa. As regiões Sudeste e Sul apresentam os maiores índices de ocorrências, seguidas pelo Centro-Oeste.
Principais Causas de Acidentes
A ausência ou inadequação de sistemas de proteção contra descargas atmosféricas representa a principal causa de acidentes fatais. Estruturas rurais, como estábulos, galpões e residências isoladas, são particularmente vulneráveis devido à falta de proteção adequada.
Equipamentos eletrônicos desprotegidos também contribuem significativamente para os prejuízos, especialmente em ambientes industriais e comerciais onde a interrupção das atividades pode gerar perdas milionárias.
SPDA: Sistema de Proteção Contra Descargas Atmosféricas – Guia Completo
Impactos Financeiros das Descargas Atmosféricas
Prejuízos em Equipamentos e Eletrodomésticos
As descargas atmosféricas causam anualmente prejuízos superiores a R$ 1 bilhão no Brasil, considerando apenas danos diretos a equipamentos eletrônicos, eletrodomésticos e sistemas industriais. A queima de equipamentos representa o tipo de dano mais comum e custoso.
Televisores, computadores, sistemas de ar-condicionado e equipamentos industriais são particularmente vulneráveis às sobretensões causadas por raios. Um único evento pode destruir simultaneamente múltiplos equipamentos em uma residência ou empresa.
Custos de Interrupção de Atividades
Além dos danos diretos, as descargas atmosféricas geram custos indiretos significativos através da interrupção de atividades produtivas. Indústrias podem permanecer paralisadas por dias ou semanas após um evento severo, multiplicando os prejuízos financeiros.
O setor de telecomunicações é particularmente afetado, com torres e equipamentos de transmissão frequentemente danificados por raios, causando interrupções em serviços essenciais de comunicação.
SPDA: Sistema de Proteção Contra Descargas Atmosféricas – Guia Completo
Perdas em Diferentes Setores Econômicos
Zona Rural: Vulnerabilidade Extrema
O setor rural brasileiro enfrenta desafios únicos relacionados às descargas atmosféricas. Propriedades rurais frequentemente localizam-se em áreas isoladas, com estruturas elevadas e expostas, tornando-se alvos preferenciais para raios.
Perdas Agrícolas: Sistemas de irrigação, estufas e equipamentos agrícolas modernos são extremamente vulneráveis. Uma única descarga pode destruir sistemas de automação que custam centenas de milhares de reais.
Pecuária: Rebanhos bovinos, suínos e aves são frequentemente vitimados por raios, especialmente quando se abrigam sob árvores ou estruturas metálicas desprotegidas. As perdas anuais no setor pecuário superam R$ 100 milhões.
Infraestrutura Rural: Silos, galpões de armazenamento e residências rurais frequentemente carecem de proteção adequada contra descargas atmosféricas, resultando em perdas materiais e riscos à vida humana.
Setor Comercial e Residencial
Edifícios comerciais e residenciais em centros urbanos enfrentam riscos específicos relacionados às descargas atmosféricas, especialmente considerando a concentração de equipamentos eletrônicos e sistemas automatizados.
Shopping Centers: Complexos comerciais abrigam milhares de pessoas e equipamentos de alto valor, tornando essencial a implementação de sistemas robustos de proteção contra raios.
Condomínios Residenciais: Torres residenciais são particularmente vulneráveis devido à altura e concentração de equipamentos eletrônicos. A ausência de proteção adequada pode resultar em prejuízos coletivos significativos.
Estabelecimentos Comerciais: Lojas, restaurantes e escritórios dependem crescentemente de sistemas eletrônicos para operação, tornando-se vulneráveis a interrupções causadas por descargas atmosféricas.
Setor Industrial: Riscos Amplificados
O setor industrial brasileiro enfrenta os maiores riscos e potenciais prejuízos relacionados às descargas atmosféricas, considerando a complexidade dos processos produtivos e o valor dos equipamentos envolvidos.
Indústrias Químicas e Petroquímicas: Apresentam riscos extremos devido à presença de materiais inflamáveis e explosivos. Uma descarga atmosférica pode causar acidentes catastróficos com perdas humanas e ambientais irreparáveis.
Setor Siderúrgico: Altos-fornos e equipamentos de grande porte são particularmente vulneráveis, com potencial para interrupções prolongadas da produção.
Indústria Eletrônica: Fábricas de componentes eletrônicos enfrentam riscos duplos: danos aos equipamentos de produção e contaminação de produtos em processo de fabricação.
SPDA: Sistema de Proteção Contra Descargas Atmosféricas – Guia Completo
Responsabilidades Legais de Síndicos e Gestores
Responsabilidade Civil de Síndicos
O Código Civil Brasileiro, em seu artigo 1.348, estabelece que o síndico é responsável pela administração e conservação das partes comuns do condomínio. Esta responsabilidade inclui explicitamente a implementação e manutenção de sistemas de proteção contra descargas atmosféricas.
A ausência de SPDA adequado em condomínios pode resultar em responsabilização civil do síndico em casos de sinistros. Tribunais brasileiros têm sistematicamente condenado síndicos por negligência quando acidentes ocorrem em edificações desprotegidas.
Jurisprudência Consolidada: O Superior Tribunal de Justiça tem entendimento pacificado sobre a responsabilidade objetiva de síndicos em casos de danos causados por falta de manutenção ou ausência de sistemas de segurança obrigatórios.
Responsabilidade Criminal
Em casos extremos, onde a negligência resulta em mortes ou lesões graves, síndicos podem enfrentar responsabilização criminal por homicídio culposo ou lesão corporal culposa, conforme artigos 121 e 129 do Código Penal.
A caracterização da responsabilidade criminal depende da comprovação de negligência, imprudência ou imperícia na gestão dos sistemas de segurança do condomínio.
Responsabilidades de Gestores Empresariais
Gestores empresariais enfrentam responsabilidades ainda mais amplas, considerando as obrigações trabalhistas e ambientais envolvidas na proteção contra descargas atmosféricas.
Legislação Trabalhista: A Consolidação das Leis do Trabalho (CLT) e as Normas Regulamentadoras do Ministério do Trabalho estabelecem obrigações específicas para proteção de trabalhadores contra riscos elétricos.
Responsabilidade Ambiental: Em casos de acidentes ambientais causados por descargas atmosféricas em instalações desprotegidas, gestores podem enfrentar sanções da Lei de Crimes Ambientais (Lei 9.605/98).
Responsabilidade Societária: Administradores de empresas podem ser pessoalmente responsabilizados por prejuízos causados a terceiros devido à negligência na implementação de medidas de segurança obrigatórias.
SPDA: Sistema de Proteção Contra Descargas Atmosféricas – Guia Completo
Implementação e Manutenção de SPDA
Projeto e Dimensionamento
O projeto de um sistema de proteção contra descargas atmosféricas deve ser elaborado por profissional habilitado, considerando as características específicas da estrutura e os riscos envolvidos.
A análise de risco, conforme NBR 5419-2, é fundamental para determinar a necessidade e o nível de proteção adequado. Esta análise considera fatores como localização, tipo de estrutura, ocupação e consequências de uma eventual descarga.
Instalação e Comissionamento
A instalação do sistema de proteção contra descargas atmosféricas deve seguir rigorosamente as especificações do projeto e as prescrições normativas. Materiais e componentes devem atender aos padrões de qualidade estabelecidos.
O comissionamento inclui testes de continuidade elétrica, medição de resistência de aterramento e verificação da integridade de todos os componentes do sistema.
Manutenção Preventiva
A manutenção regular é essencial para garantir a eficácia contínua do sistema de proteção contra descargas atmosféricas. Inspeções visuais devem ser realizadas semestralmente, com verificações mais detalhadas anualmente.
Medições de resistência de aterramento devem ser realizadas periodicamente, especialmente após períodos de estiagem prolongada que podem afetar as condições do solo.
SPDA: Sistema de Proteção Contra Descargas Atmosféricas – Guia Completo
Tecnologias Emergentes em Proteção Contra Raios
Sistemas Inteligentes de Monitoramento
Tecnologias modernas permitem o monitoramento em tempo real de sistemas de proteção contra descargas atmosféricas, incluindo sensores que detectam aproximação de tempestades e sistemas de alerta automático.
Aplicativos móveis e sistemas de gestão predial integrados oferecem monitoramento remoto e alertas instantâneos sobre o status do sistema de proteção.
Materiais Avançados
Novos materiais condutores e isolantes estão revolucionando a eficiência dos sistemas de proteção contra descargas atmosféricas, oferecendo maior durabilidade e eficácia na condução e dissipação de energia.
Eletrodos de aterramento com tecnologia avançada proporcionam menor resistência e maior estabilidade ao longo do tempo, reduzindo necessidades de manutenção.
SPDA: Sistema de Proteção Contra Descargas Atmosféricas – Guia Completo
Aspectos Econômicos do Investimento em SPDA
Análise Custo-Benefício
O investimento em um sistema de proteção contra descargas atmosféricas adequado representa uma fração mínima dos potenciais prejuízos causados por um único evento. Estudos demonstram que o retorno do investimento é alcançado rapidamente considerando os riscos evitados.
Seguradoras frequentemente oferecem descontos significativos em apólices para propriedades equipadas com sistemas certificados de proteção contra raios, contribuindo para a viabilidade econômica do investimento.
Financiamento e Incentivos
Programas governamentais e linhas de crédito específicas estão disponíveis para financiamento de sistemas de proteção contra descargas atmosféricas, especialmente para pequenas e médias empresas.
Certificações ambientais e de sustentabilidade frequentemente incluem critérios relacionados à proteção contra descargas atmosféricas, agregando valor às propriedades certificadas.
SPDA: Sistema de Proteção Contra Descargas Atmosféricas – Guia Completo
Conclusão: Proteção Essencial e Obrigatória
A implementação de sistemas de proteção contra descargas atmosféricas transcende questões técnicas, representando uma obrigação legal, moral e econômica fundamental. Com o Brasil liderando mundialmente em incidência de raios, a proteção adequada torna-se questão de sobrevivência para pessoas, animais e patrimônios.
As responsabilidades legais de síndicos e gestores são claras e crescentes, com jurisprudência consolidada sobre a obrigatoriedade de implementação e manutenção adequada destes sistemas. O investimento em proteção contra raios representa não apenas conformidade legal, mas proteção efetiva contra prejuízos potencialmente catastróficos.
A evolução tecnológica oferece soluções cada vez mais eficientes e acessíveis, tornando injustificável a manutenção de estruturas desprotegidas. O sistema de proteção contra descargas atmosféricas é, definitivamente, um investimento essencial para a segurança e sustentabilidade de qualquer empreendimento no território brasileiro.
